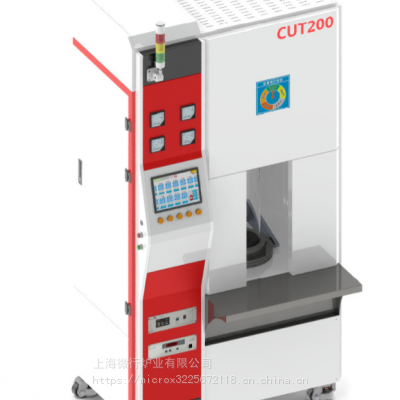

真空钎焊炉CUT200技术参数

一、设备介绍

1、焊接对象：天然金刚石、人造单晶、CVD金刚石、PCD/PCBN陶瓷材料等。

2、设备特点：采用了光辐射的加热方式，大幅提高加热效率，设备小型、便捷、直观、已操作，特别适合超硬工具的行业特点。采用小型真空密封方式在真空状态下进行加热、冷却，没有操作经验的人员也能简单的进行焊接作业，大大提高了焊接质量、焊接强度和稳定性。

二、主要技术参数

炉管尺寸：外径200/内径190/长600mm

炉管材质：石英

外形尺寸：约D770/W1210/H2016mm

设备重量：600Kg

设备功率：18Kw

电气连接：380V

产能: 料盘层数：多层（按照实际使用可调）

料盘开孔：按需配备

温度: 额定温度：1000℃

长期使用：≤900℃

温控精度：±1℃

加 热 区：400mm

加热元件：红外加热管

温控方式：30段PID程序控温

测温元件：N型OMEGA热电偶

冷却方式：法兰水冷

真空: 一级泵：机 械 泵

二级泵：分 子 泵

 额定真空度：3.0*10-4Pa 冷态空炉15min

 数显真空计：1.0*105～1.0*10-5Pa

电气: 操作界面：10英寸液晶触摸屏

PLC：台达DELTA

主要配件：法国施耐德

安全: 超温声光报警并断电

设备底部支撑：福马轮，可移动可固定

配件: 一台 真空泵 BSV-10

一台 分子泵 JTFB-600

一台 真空计 ZDF-5227

一台 水冷机 CA-1

一台 干燥箱 202-00BS

一台 超声波清洗机 G-020

四块 料盘

三、售后服务、货期

1、质量:

产品的制造和检测严格按相关标准执行，并有质量记录可查；每台设备都有制造编号，并建立用户档案。

2、货期：交货期：按合同约定执行；如客户有需要提前交货的，可特别安排生产，力争满足用户需求。

3、售后：

a、物流送货上门；

b、售后服务：当设备不能正常使用时，请及时联系我们，我们会在10分钟内响应；2小时内提供应急解决方案；24小时内安排专业人员；

c、免费更换维修服务：本产品提供一年免费保修服务（易损件除外）；

d、回访：定期上门回访；

e、免费更新：我们提供软件的升级更新服务；

f、***配件供应：***设备配件及配套产品的供应；

四、实验室

如您对工艺不是很了解，也可寄样品到我司，我司建立了的客户实验中心，可打样试制验证工艺，以便您购买到更适合的设备。
